DJI Matrice 300 نظام ربط متنقل محمول بدون طيار

The new generation DJI M300 drone tethered system. light-weight, the IP protection level  IP54, portable and mobile, it can be backpacked or carried in hand, easy to install, rapid deployment.

يتكون نظام DJI Matrice 300 المربوط من جزأين: مصدر الطاقة على متن الطائرة (طرف الطائرة بدون طيار) ومحطة الطاقة الأرضية (الطرف الأرضي) ، متصلين بواسطة كابل ربط خاص مركب للطيران ، وهو نظام ونش مدمج يستوعب ويطلق تلقائيًا السلك.

يمكن لنظام الكبل تحويل طاقة التيار المتردد إلى جهد عالٍ للتيار المستمر ، ونقلها إلى مصدر الطاقة الموجود على متن الطائرة من خلال كابل إمداد طاقة من سبائك النيكل عالي الأداء لتشغيل الطائرة بدون طيار DJI M300 باستمرار لفترة طويلة. من بينها ، تم دمج مبيدات الكابلات اليدوية والمتكاملة ذاتيًا بشكل كبير مع مزود الطاقة الأرضي وكابل إمداد الطاقة عالي الأداء وأجهزة سحب الكابلات الأوتوماتيكية. إنه خفيف الوزن ومحمول وله حماية قوية. يمكن أن يقلل بشكل فعال من تأثير وانحناء الكابلات ، ويوفر كبل إمداد طاقة يصل إلى 100 متر ، والتوصيل والتشغيل ، ويمكن استخدامه لإضاءة الطوارئ على المدى الطويل عند دمجها مع مصابيح مصفوفة الطائرات بدون طيار ، وأضواء كاشفة عالية الطاقة ، إلخ. يمكنها تلبية احتياجات سيناريوهات القتال الفعلية مثل المراقبة والإنقاذ.

سمات؛

• نظام مربوط متوافق مع DJI Matrice 300 RTK
• محمول ، قابل للحمل ، 13 كجم فقط ،
• فئة الحماية IP54 ،
• سهل الاستخدام وسريع النشر.
• نظام ونش متكامل يدوي أوتوماتيكي
• حماية الجهد والتيار الزائد
• المراقبة الذكية في الوقت الحقيقي لحالة عمل النظام.
• آمن وفعال.

مزود الطاقة على متن الطائرة (بدون طيار)
مقاس	134mm×92mm×97mm
وزن	515 جرام
مادة	سبائك الألومنيوم للطيران
قوة	3 كيلو واط
جهد الإدخال المقدر	280-420 فولت تيار مستمر
جهد الخرج المقدر	36.5-52.5 فولت تيار مستمر
التيار الخارج	60 أ
حماية	Overcurrent protection＞65A Over-voltage protection＞430V
	حماية الإخراج ماس كهربائى
	Over-temperature protection ＞80 ℃
التحكم والواجهة	رابط تحكم مستقل موصل طيران LP12 مضاد للماء واجهة إضاءة مخصصة ثلاثية النواة MR60

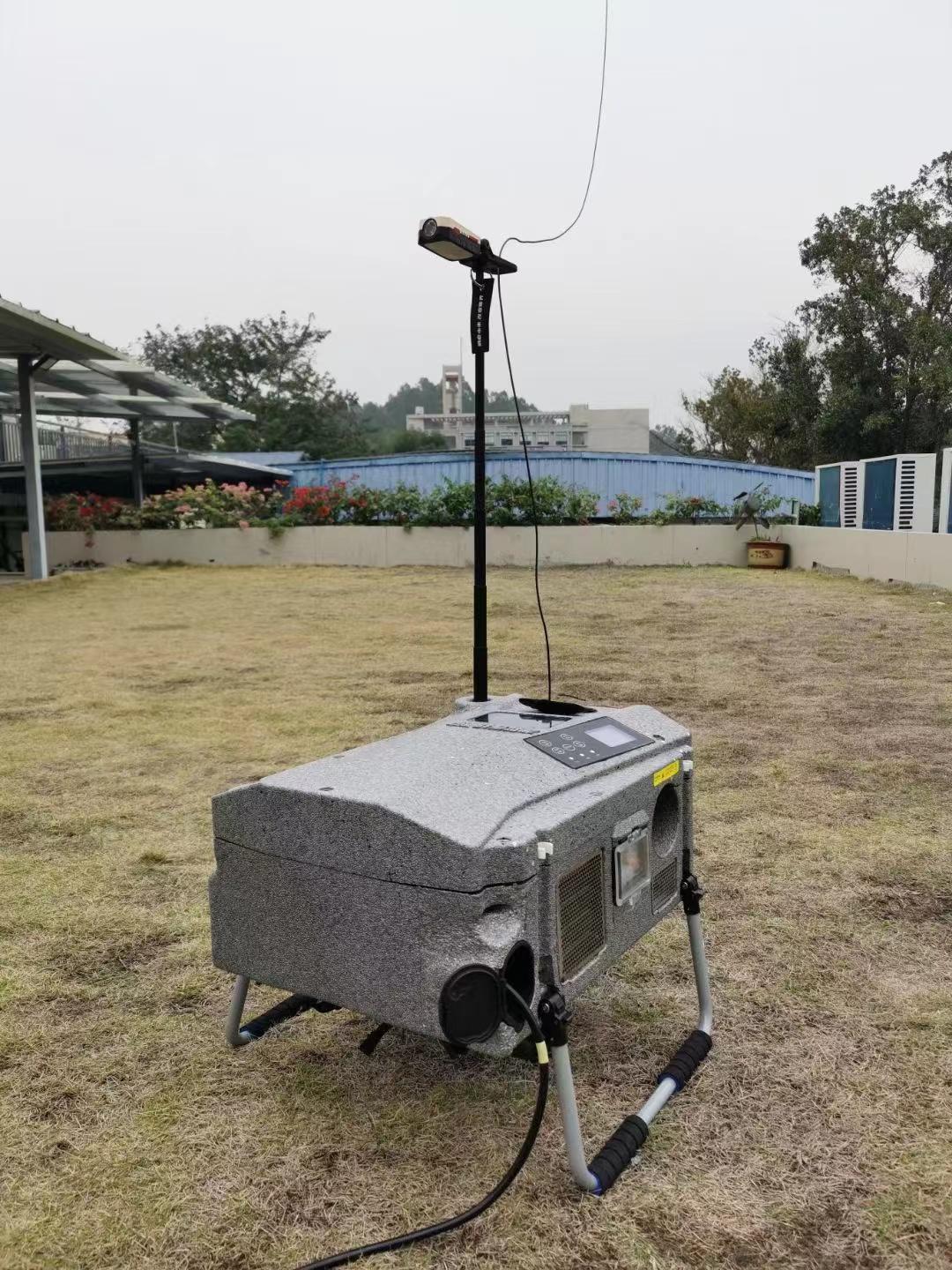

محطة كهرباء ارضية
مقاس	560mm×390mm×260mm
وزن	13 كجم
قوة	3 كيلو واط
كابل	كابل 110 متر (كابل ثنائي النواة متحد المحور) قطر الكابل أقل من 3 مم. القدرة الحالية الزائدة أكثر من 10A. وزن أقل من 1.2 كجم / 100 م ، قوة الشد أكثر من 20 كجم. تحمل الجهد 600V Internal resistance less than 3.6Ω/100m@20℃
مساهمة الجهد	220 فولت تيار متردد + 10%
انتاج التيار الكهربائي	280-430 فولت تيار مستمر
تردد العمل	50/60 هرتز
درجة حرارة العمل	－20° to 55°
