كاميرا تصوير غازات بصرية تعمل بالأشعة تحت الحمراء متوسطة الموجة مبردة (OGI) لكشف تسرب غاز الميثان المتطاير (VOC) من طراز DJI M400

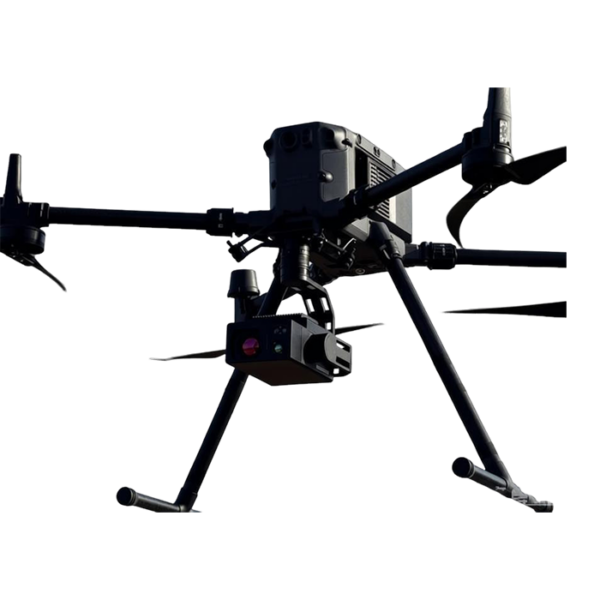

ال كاميرا OGI مثبتة على طائرة بدون طيار DJI M400 هو كاميرا تصوير الغاز البصرية بالأشعة تحت الحمراء متوسطة الموجة المبردة مصمم ليكون سريعًا وآمنًا وفعالًا كشف تسرب الغاز في البيئات الصناعية. مصمم لـ الكشف عن غاز الميثان, كشف تسرب المركبات العضوية المتطايرة, و فحص غاز الهيدروكربون, ، هذا كاميرا كشف الغازات المسيرة يساعد المشغلين على تحديد تسربات الغاز غير المرئية عن بعد دون تعطيل العمليات.

باستخدام التقنيات المتقدمة التصوير البصري للغاز (OGI) بفضل هذه التقنية، يُتيح النظام رؤية الغازات التي لا يمكن رؤيتها بالعين المجردة، مما يمكّن المفتشين من اكتشاف التسريبات عن بُعد ومراقبة الأصول التي يصعب الوصول إليها بأمان أكبر. وهو مُدمج مع مجموعة تطوير البرامج (SDK) / مجموعة تطوير البرامج (PSDK) من DJI ل نشر سهل وسريع, ، هذا حمولة OGI مثبتة على طائرة بدون طيار مناسب تمامًا لـ مصافي النفط، ومصانع البتروكيماويات، ومرافق الغاز الطبيعي، وخطوط الأنابيب، وعمليات التفتيش على الامتثال البيئي.

التصوير البصري للغازات بالأشعة تحت الحمراء المتوسطة المبردة للكشف عالي الحساسية

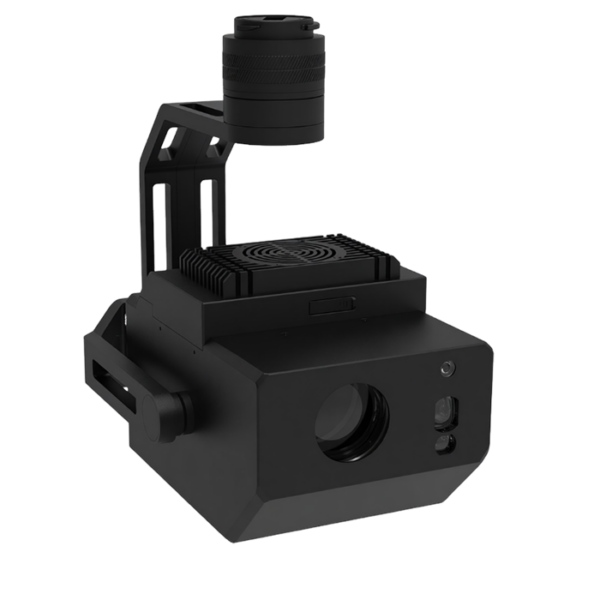

هذا كاميرا MWIR OGI مبردة يعمل في نطاق طيفي 3.2-3.5 ميكرومتر, مما يتيح تصورًا موثوقًا لـ الميثان، والألكانات، والمركبات العضوية المتطايرة، وغيرها من الغازات الهيدروكربونية. مع كاشف الأشعة تحت الحمراء متوسطة الموجة المبرد 640 × 512, توفر الكاميرا صورًا حرارية فائقة الوضوح وحساسية عالية للمحترفين كشف الغاز بالأشعة تحت الحمراء المهام.

كشف تسرب الغاز بواسطة طائرة بدون طيار

مصمم على شكل كاميرا كشف تسرب الغاز المثبتة على طائرة بدون طيار, يُمكّن هذا النظام المشغلين من فحص المعدات المرتفعة أو الخطرة أو التي يصعب الوصول إليها دون تلامس مباشر. وهذا يُحسّن كفاءة الفحص مع تقليل تعرض الأفراد للمخاطر في البيئات التي قد تكون خطرة.

الكشف عن تسربات غاز الميثان والمركبات العضوية المتطايرة والهيدروكربونات

يدعم النظام الكشف عن مجموعة واسعة من الغازات الصناعية، بما في ذلك الميثان (CH4)، والإيثان، والبروبان، والبيوتان، والبنتان، والهكسان، والهبتان، والأوكتان، والإيثيلين، والبروبيلين، والإيزوبرين، والميثانول، والإيثانول، وميثيل إيثيل كيتون، والبنزين، والتولوين، والزيلين، والإيثيل بنزين.. وهذا يجعله مثالياً لـ رصد الانبعاثات المتسربة, برامج LDAR, و فحص انبعاثات المركبات العضوية المتطايرة.

تكامل DJI SDK / PSDK عبر التوصيل والتشغيل

مع واجهة PSDK SkyPort تم تصميم الحمولة، التي تدعم ذلك، لدمجها بسرعة مع منصات طائرات DJI بدون طيار. تصميم سهل التركيب والتشغيل يُسهّل التثبيت والنشر وإعداد المهمة، مما يجعله عمليًا للمستخدمين الصناعيين الذين يبحثون عن حل موثوق. كاميرا OGI لطائرات DJI بدون طيار.

كاميرا مرئية وجهاز تحديد المدى بالليزر

بالإضافة إلى وحدة تصوير الغاز بالأشعة تحت الحمراء، تتضمن الحمولة ما يلي: كاميرا مرئية بزاوية واسعة بدقة 48 ميجابكسل و أ جهاز تحديد المدى بالليزر 905 نانومتر مع ما يصل إلى مدى قياس 1200 متر. وهذا يعزز تحديد موقع الهدف، والتوثيق المرئي، ودقة الفحص أثناء العمليات الميدانية.

سيناريوهات التطبيق

هذا كاميرا تصوير الغاز البصرية المثبتة على طائرة بدون طيار مناسب لـ:

• كشف تسرب غاز الميثان في البنية التحتية للنفط والغاز
• فحص تسرب غاز المركبات العضوية المتطايرة في مصافي النفط ومصانع البتروكيماويات
• فحص خطوط الأنابيب وخزانات التخزين
• رصد الانبعاثات المتسربة
• عمليات التفتيش الخاصة ببرنامج LDAR
• عمليات التفتيش على الامتثال البيئي والسلامة
• الفحص عن بعد للأصول المرتفعة أو الخطرة

لماذا تختار كاميرا OGI هذه للطائرة بدون طيار؟

بالمقارنة مع طرق الفحص اليدوية التقليدية، فإن هذا كاميرا كشف تسرب الغاز من طائرة بدون طيار يوفر تغطية أسرع للمساحة، وفحصًا آمنًا من مسافة آمنة، ووصولًا أفضل إلى الهياكل المرتفعة، وأنظمة الحرق، ورفوف الأنابيب، والمنشآت الصناعية المحصورة. للمشغلين الذين يقومون بإجراء الكشف عن غاز الميثان بالأشعة تحت الحمراء, رصد المركبات العضوية المتطايرة, ، أو عمليات فحص تسرب الغازات الصناعية, فهو يوفر حلاً عملياً وقابلاً للتطوير للتفتيش عن بعد.

المواصفات:



المعلمة	تخصيص
المواصفات العامة
نموذج	MW640b
منصة طائرات بدون طيار متوافقة	دي جي آي ماتريس 300 / إم 350 / دي جي آي ماتريس 400
جيمبال	جيمبال مخصص ثلاثي المحاور
بان رينج	±160°
نطاق الإمالة	من -40 درجة إلى 110 درجة
نطاق الدوران	±60°
جهد التشغيل	تيار مستمر 13.6 فولت
استهلاك الطاقة	25 واط
أبعاد	197 × 134 × 190 مم
وزن	≤ 1000 غرام
واجهه المستخدم	PSDK SkyPort
درجة حرارة التشغيل	من -20 درجة مئوية إلى 50 درجة مئوية
درجة حرارة التخزين	من -20 درجة مئوية إلى 60 درجة مئوية
تصنيف الحماية	IP45
مستشعر الأشعة تحت الحمراء متوسط الموجة المبرد
نوع الكاشف	كاشف مصفوفة البؤرة البصرية للأشعة تحت الحمراء متوسطة الموجة المبرد
النطاق الطيفي	3.2–3.5 ميكرومتر
دقة	640 × 512
دقة البكسل	15 ميكرومتر
البعد البؤري	25 ملم
فتحة	F1.2
NETD	18 ملي كلفن عند 25 درجة مئوية
معدل الإطار	25 هرتز
وقت التبريد	≤ 3.5 دقيقة عند 23 درجة مئوية
مجال الرؤية	21.73° × 17.46°
كاميرا مرئية
حجم المستشعر	نصف بوصة
دقة	48 ميجابكسل، 8000 × 6000
فتحة	F2.2
البعد البؤري	2.59 مم (ما يعادل 14 مم)
مجال الرؤية	101° × 85°
ليزر مجموعة مكتشف
نطاق القياس	5-1200 متر
الطول الموجي	905 نانومتر
دقة	±1 متر
الغازات القابلة للكشف
الغازات الرئيسية القابلة للكشف	الميثان، الإيثان، البروبان، البيوتان، البنتان، الهكسان، الإيثيلين، البروبيلين، الميثانول، الإيثانول، البنزين، التولوين، الزيلين
